plateau en aluminium de +/-0.1mm, plateau chaud de refroidissement de chauffage de presse de carte PCB de CCL
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | Stratification plaquée de cuivre (CCL), chauffage de la carte électronique (carte PCB)/plateaux chau | Acier brut: | S355JR ; Q355B |
|---|---|---|---|
| Type chaud de plateau: | encoché et soudé ; prise de vis | Chauffage par: | Huile thermique ; Vapeur |
| Taille: | 1350*2300*55mm ; 1500*1500*45mm | Finissage et rugosité extérieurs: | Meulage et RA 0.8/1.6 de commande numérique par ordinateur |
| Électrodéposition et polonais de Chrome durs extérieurs: | 0.01mm-0.03mm ; Polishinig dans le RA 0,4 | Diamètre de trou profond et tolérance: | 28mm ; un forage latéral ou tolérance moyenne de joints à moins de 2mm |
| Perçage de trou profond: | Perçage de trou profond de commande numérique par ordinateur | Finition dimensionnelle et tolérance: | Usinage CNC et tolérance +/-0.2mm |
| Planéité: | 0.05mm | Parallizm: | 0.05mm |
| Essai hydraulique: | 10 munites du temps d'entreposage de MPA 20 | Essai de vapeur: | tolérance de 180 c-degrés à moins de 3 c-degrés |
| Industrie applicable: | Stratification plaquée d'en cuivre de Multi-lumière du jour (CCL), presse chaude hydraulique électro | ||
| Surligner: | plateau en aluminium de 0.1mm CCL,Plateau en aluminium de CCL,Plateau chaud de presse de carte PCB |
||
Nom de production : Stratification plaquée de cuivre (CCL), chauffage de la carte électronique (carte PCB)/plateaux chauds de refroidissement de presse
Spécifications
|
Matériel
|
S355JR |
|
Taille de produit
|
4' par 8' |
|
Admissions et débouchés
|
1 admission et 1 débouché |
|
Tolérance d'épaisseur
|
+/-0.1mm
|
|
Diamètre de trou profond
|
28mm
|
|
Chauffage par
|
vapeur ; huile thermique
|
|
Perçage de trou profond des deux extrémités
|
tolérance dans le +/-1mm moyen
|
|
Température de chauffage
|
180 c-degrés
|
|
Uniformité de la température
|
+/--2 c-grees |
|
Pression d'utilisation
|
25 kg/cm2
|
Caractéristiques principales :
Nous pouvons concevoir le plateau chaud selon votre taille, y compris les trous (2-dans et 2, 4 dedans et 4, 6-dans et 6… etc.)
1. Porteur de chaleur : Huile thermique ; Vapeur ; eau froide
2. Matériel en acier : S355JR
3. Parallélisme de la tolérance extérieure : surface entière de 0.01mm
4. Exactitude de douceur moins que le RA 0,8
5. Tolérance d'épaisseur : + 0.2mm
Envoyez-nous votre enquête si vous avez la demande semblable : personne de contact de blutechmachining@163.com : Bruce Song
Les plateaux de chauffage de vapeur s'appliquent pour toutes sortes de presses chaudes hydrauliques et au-dessous des pls avec bonté pour trouver leurs conceptions populaires :
Type A ;
Type B :
Type C ;
Type D ;
Type E ;
Plus d'images :

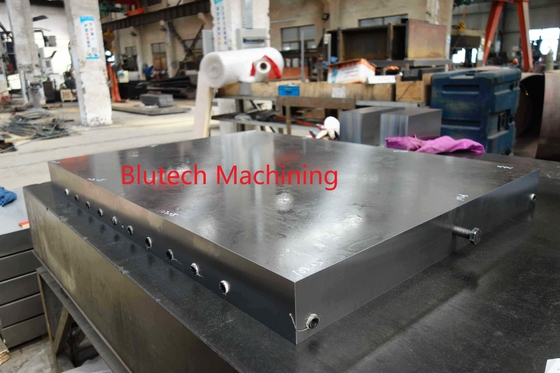

Plateaux de refroidissement pour la carte électronique
inspection à trois dimensions

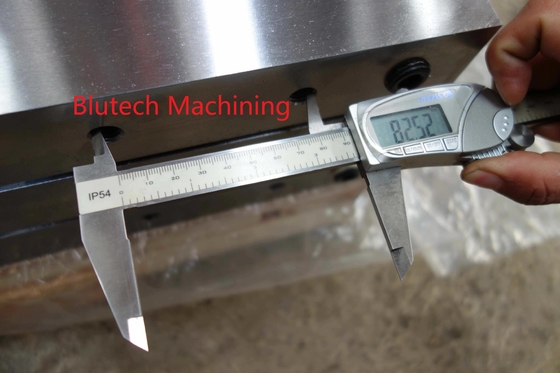

Inspection de tolérance d'épaisseur

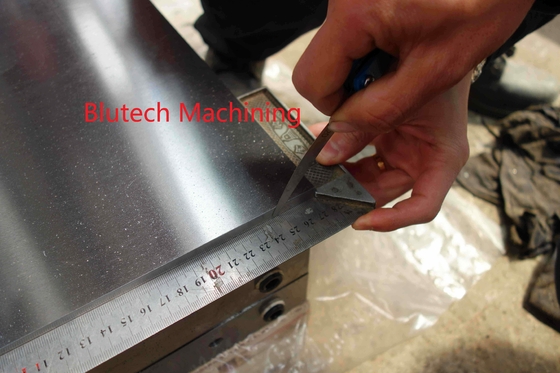

Inspection de Sqaureness
Trou pour trouer l'inspection

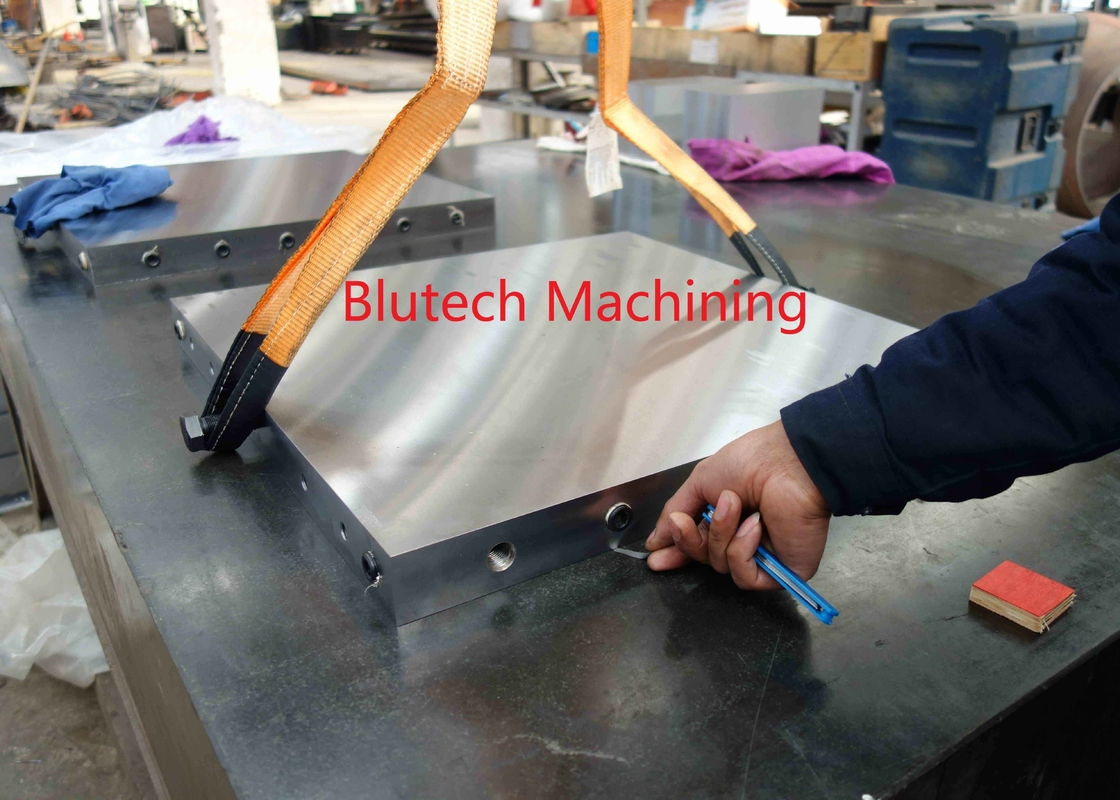

Inspection de planéité
