cylindre temporaire à simple effet de 1000mm double pour la presse hydraulique d'hydroréformation

Nom : Faits sur commande faits sur commande choisissent/doubles cylindres d'action pour la presse hydraulique d'hydroréformation

La presse hydraulique d'hydroréformation est l'une des presses metalforming principales pour différentes industries comprenant des véhicules à moteur, aérospatiales, produit de consommation, produits industriels, appareils, construction. Pour une telle presse nous aurons besoin des cadres lourds et robustes de presse avec les colonnes latérales fabriquées lourdes de taille. Le cylindre hydraulique pour des hydroforminghas fortement exigé sur la qualité, et ces cylindres sont conçus pour au moins 50 années d'utilisation, ainsi nous avons l'épaisseur robuste -120mm de corps de cylindre, et toutes les pièces sont faites à partir de l'acier 1020 le corps qu'en acier forgé sont faits à partir de l'acier 1020 a forgé l'acier et l'essai d'Ultrosand ont passé et la détente :

Corps de cylindre : 1020 en acier tube et fond sans couture, acier forgé supérieur ou plein 1020 en acier forgé

Piston : C45 a forgé la tige avec le traitement thermique, surface durcie à HRC 48-52, l'électrodéposition de chrome 0.05mm ou a refroidi la fonte avec du RA extérieur 0,4 et la dureté HRC 45

Joint : Marque allemande ou Parker

Douille de guide : Laiton

Application

Ces cylindres simples d'action sont pour la presse profonde d'aspiration

Caractéristiques principales

1. le corps de cylindre fait par l'acier 1020 a forgé en acier avec l'essai d'Ultrosand
2. Piston fait par la fonte effrayante avec du RA extérieur 0,4 et dureté aucune moins que HRC48

3. Joint par Parker

4. Anneau de bride par 1020 en acier forgés en acier

5. Pression d'essai maximum : MPA 32

Capacité de Mximum de produit

Machines de commande numérique par ordinateur :

1. Tour horizontal de commande numérique par ordinateur : Longueur de Max Dia 2000mm* 15 mètres

2. Aléseuse de trou profond de commande numérique par ordinateur : Dia1500mm * longueur 15 mètres

3. Corps de cylindre à l'intérieur de machine de meulage : Dia1500mm * longueur 15 mètres

4. Mètres du tour vertical DIA.5 de commande numérique par ordinateur

5. Miller de commande numérique par ordinateur : Largeur 3 mètres, longueur 8 mètres

Procédure principale de machines

1. Coupe de matière première

2. Tour dans la dimension et l'essai d'Ultrosand

3. Corps de meulage de cylindre à l'intérieur de diamètre dans la tolérance

4. Tour de tige de piton dans la dimension

5. Traitement thermique et surface de tige de piston durcis

6. meulage de -diamètre de piston

7. De piston électrodéposition de chrome extérieure

8. Rectifiant le piston extérieur dans la tolérance

9. Anneau de bride d'Assemblée avec des joints et des anneaux de soutien

10. Anneau de bride d'Assemblée dans le corps de cylindre

11. Vérificateur de pression

12. Peinture et entrepôt

Essai de Hydrauliic : Temps d'entreposage de 30 MPA 2 heures

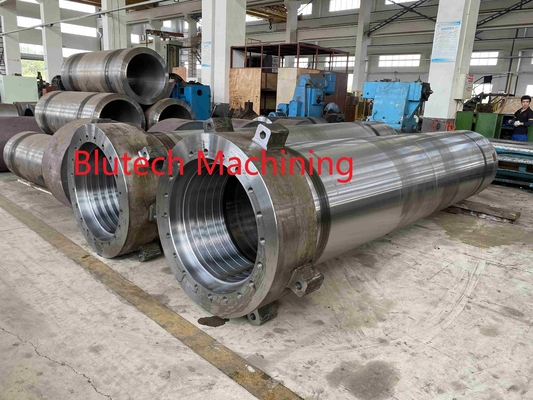

Corps de cylindre avec la douille en laiton de guide devant assemblée :
