cylindres hydrauliques faits sur commande de course de 1000mm

Nom : Cylindre simple fait sur commande d'action pour la presse profonde d'aspiration



Ce cylindre simple d'action pour la presse profonde d'aspiration ont seulement deux cylindres principaux et à longue course, et ces cylindres sont conçus pour au moins l'utilisation de 50 jours, ainsi nous avons l'épaisseur robuste -120mm de corps de cylindre, et toutes les pièces sont faites à partir de l'acier 1020 le corps qu'en acier forgé sont faits à partir de l'acier 1020 a forgé l'acier et l'essai d'Ultrosand ont passé et la détente :



Corps de cylindre : 1020 en acier tube et fond sans couture, acier forgé supérieur ou plein 1020 en acier forgé

Piston : C45 a forgé la tige avec le traitement thermique, surface durcie à HRC 48-52, l'électrodéposition de chrome 0.05mm ou a refroidi la fonte avec du RA extérieur 0,4 et la dureté HRC 45

Joint : Marque allemande ou Parker

Douille de guide : Laiton



Application



Ces cylindres simples d'action sont pour la presse profonde d'aspiration



Caractéristiques principales

1. le corps de cylindre fait par l'acier 1020 a forgé en acier avec l'essai d'Ultrosand
2. Piston fait par la fonte effrayante avec du RA extérieur 0,4 et dureté aucune moins que HRC48

3. Joint par Parker

4. Anneau de bride par 1020 en acier forgés en acier



5. Pression d'essai maximum : MPA 32



Capacité de Mximum de produit



Diamètre maximum de tige de piston	1500mm
Longueur	plus de 15 mètres



Machines de commande numérique par ordinateur :

1. Tour horizontal de commande numérique par ordinateur : Longueur de Max Dia 2000mm* 15 mètres

2. Aléseuse de trou profond de commande numérique par ordinateur : Dia1500mm * longueur 15 mètres

3. Corps de cylindre à l'intérieur de machine de meulage : Dia1500mm * longueur 15 mètres

4. Mètres du tour vertical DIA.5 de commande numérique par ordinateur

5. Miller de commande numérique par ordinateur : Largeur 3 mètres, longueur 8 mètres



Procédure principale de machines

1. Coupe de matière première



2. Tour dans la dimension et l'essai d'Ultrosand



3. Corps de meulage de cylindre à l'intérieur de diamètre dans la tolérance

4. Tour de tige de piton dans la dimension

5. Traitement thermique et surface de tige de piston durcis

6. meulage de -diamètre de piston

7. De piston électrodéposition de chrome extérieure

8. Rectifiant le piston extérieur dans la tolérance

9. Anneau de bride d'Assemblée avec des joints et des anneaux de soutien

10. Anneau de bride d'Assemblée dans le corps de cylindre

11. Vérificateur de pression

12. Peinture et entrepôt

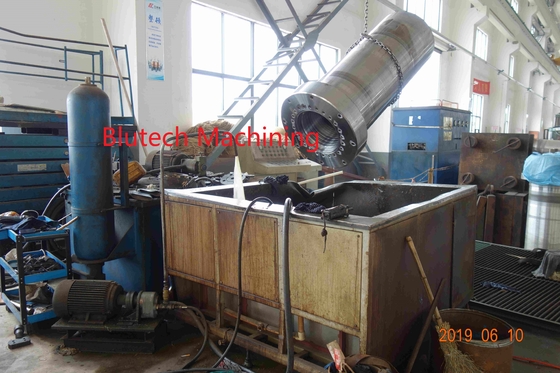

Essai de Hydrauliic : Temps d'entreposage de 30 MPA 2 heures

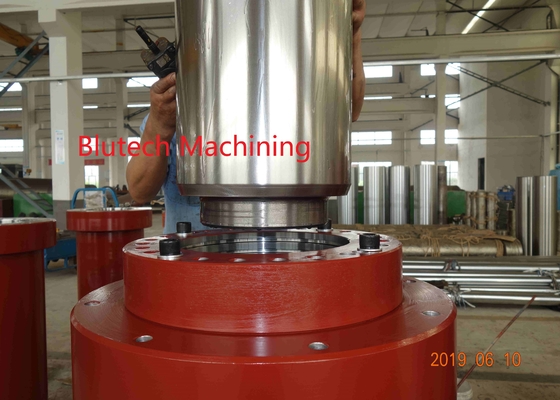

Corps de cylindre avec la douille en laiton de guide devant assemblée :
