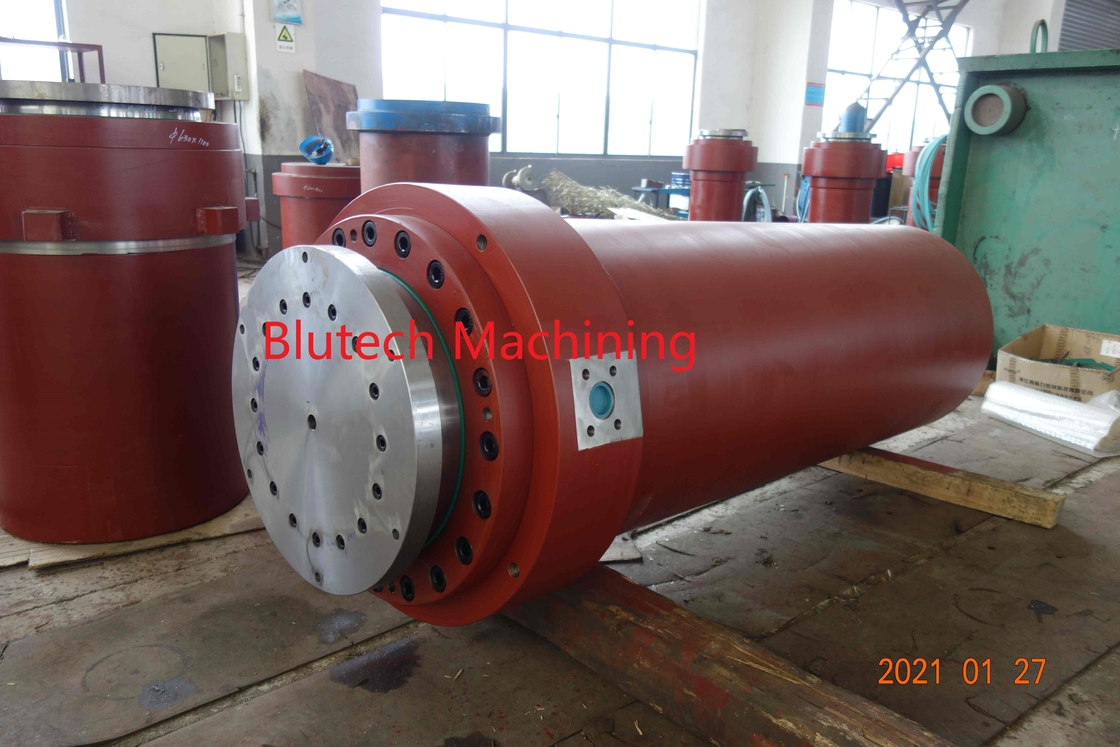

Cylindre simple fait sur commande d'action pour la presse hydraulique de Metalforming

Nom : Cylindre simple fait sur commande fait sur commande d'action pour la presse metalforming hydraulique



Des presses metalforming hydrauliques sont faites pour produire de grands panneaux de corps et composants structurels. Pour une telle presse nous aurons besoin des cadres lourds et robustes de presse avec les colonnes latérales fabriquées lourdes de taille. Le cylindre hydraulique pour les presses metalforming a été fortement exigé sur la qualité, et ces cylindres sont conçus pour au moins 50 années d'utilisation, ainsi nous avons l'épaisseur robuste -120mm de corps de cylindre, et toutes les pièces sont faites à partir de C45/42CrMo en acier forgées et l'essai d'Ultrosand ont passé et la détente :



Corps de cylindre : l'une seule pièce 1045/42CrMo a forgé l'acier forgé en acier ou soudé avec la détente avec plein UT examiné

Piston : C45/42CrMo a forgé la tige en acier avec le traitement thermique et l'électrodéposition de chrome dure extérieure avec du RA extérieur 0,4 et la dureté HRC 45

Joint : Marque allemande ou Parker

Douille de guide : Laiton



Cylindre simple fait sur commande d'action pour la presse metalforming hydraulique hydraulique



Application



Ces cylindres simples d'action sont pour la presse metalforming hydraulique



Caractéristiques principales

1. le corps de cylindre fait par C45/42CrMo en acier a forgé l'acier avec l'essai d'Ultrosand
2. Piston fait par la fonte effrayante avec du RA extérieur 0,4 et dureté aucune moins que HRC48

3. Joint par Parker

4. L'anneau de bride par c45/42CrMo en acier a forgé l'acier



5. Pression d'essai maximum : MPA 32

.

Capacité de Mximum de produit



Diamètre maximum de tige de piston	1500mm
Longueur	plus de 15 mètres



Machines de commande numérique par ordinateur :

1. Tour horizontal de commande numérique par ordinateur : Longueur de Max Dia 2000mm* 15 mètres

2. Aléseuse de trou profond de commande numérique par ordinateur : Dia1500mm * longueur 15 mètres

3. Corps de cylindre à l'intérieur de machine de meulage : Dia1500mm * longueur 15 mètres

4. Mètres du tour vertical DIA.5 de commande numérique par ordinateur

5. Miller de commande numérique par ordinateur : Largeur 3 mètres, longueur 8 mètres



Procédure principale de machines

1. Coupe de matière première



2. Tour dans la dimension et l'essai d'Ultrosand



3. Corps de meulage de cylindre à l'intérieur de diamètre dans la tolérance

4. Tour de tige de piton dans la dimension

5. Traitement thermique et surface de tige de piston durcis

6. meulage de -diamètre de piston

7. De piston électrodéposition de chrome extérieure

8. Rectifiant le piston extérieur dans la tolérance

9. Anneau de bride d'Assemblée avec des joints et des anneaux de soutien

10. Anneau de bride d'Assemblée dans le corps de cylindre

11. Vérificateur de pression

12. Peinture et entrepôt
